"绝酷"波浪能转换系统


针对波浪能特性,韩洋运用了一种独特的设计理念,开发了名为 "绝酷"的波浪能转化器。这是一种将波浪能量吸收,转换为电力,同时相应地消除或减少海洋中的反射波能量的系统,可以吸收海浪动能的同时驱动水轮机发电。通过对"绝酷"的深入优化设计,使其能够在不同高度和不同周期范围的波浪中,全都达到高效的波浪能吸收效率。因此,"绝酷"是一种高性价比的、可靠的波浪能吸收和电能转换装置。

"绝酷"工作原理


"绝酷"波浪能转换器作为一个双腔振荡水柱发电系统,其工作原理是将海浪转变为连续的水流驱动水轮发电机。

"绝酷"工作原理:

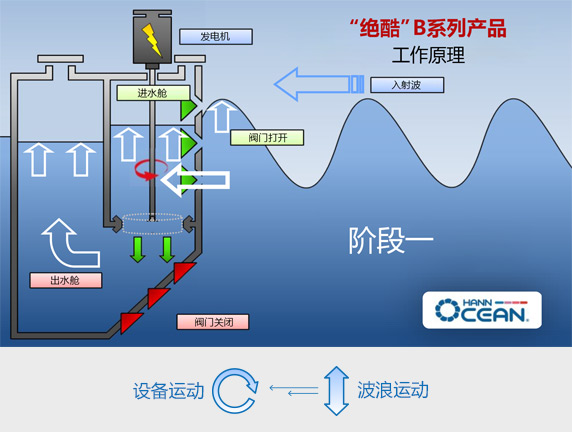

阶段一:当外在的水面向上从波谷升到波峰,入射波浪将外在的水推入进水舱,使得进水舱的水位升高,同时,进水舱的水又通过进水舱和出水舱之间的水涡轮机进入出水舱,产生的水流推动涡轮旋转。

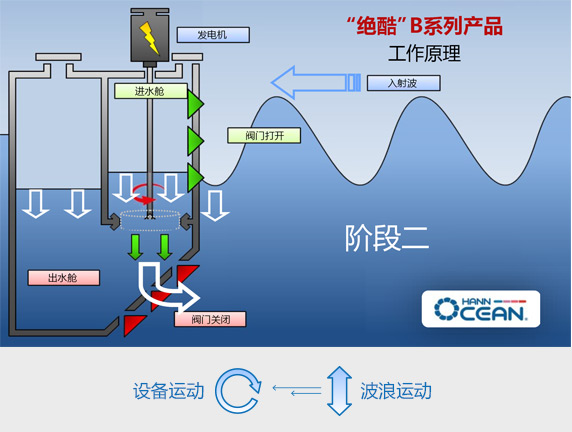

阶段二:当外在的水面向下从波峰跌倒波谷,出水舱的水位将跟着进水舱的水位同时下降,而引起另一轮来自进水舱到出水舱的水流,推动涡轮旋转。

在这两阶段中,振荡水柱不断的在波浪运动中循环发生。在此过程中,通过两组单向流动阀门控制水流的流动方向,从而产生稳定、单向的水流推动水涡轮机顺利的运转,并产生稳定有效的电力。

"绝酷"的性能


通过英国国际再生能源中心(Narec)的验证,在规则波情况下"绝酷"已经持续实现了波能-液压能转换效率(定义为俘获宽度效率-CWR)波峰时超过80%,平均效率可达50%。商用型"绝酷"总体转换效率(波能-电能)接近50%。

"绝酷"的关键要素


"绝酷"有三个关键要素组成:
双腔体
单向导流格栅
动力输出系统
以上三项要素的独特结合设计均由韩洋独立研发。可以根据波浪条件的不同,定制不同型号的"绝酷"波能转换器。通过采用成熟的永磁发电机、水涡轮技术以及经济的材料,加上简单、高效、模块化的设计使得"绝酷"对比其他波能转换器具有更强的竞争优势。

"绝酷"的效益

"绝酷"是世界上第一个在非常小的波浪条件(低至0.2m)下有效工作的波浪能转换装置。它的优点是:

应用

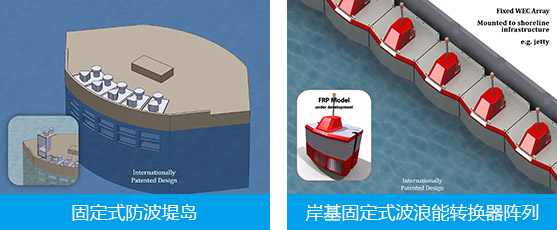

固定式模块化"绝酷"波浪能转换器


"绝酷"-B型的设计工况可以是在固定模式下发电,其通过了英国国际再生能源中心的审核认证,"绝酷"-B型是适用于波浪能矩阵构造,并排连接安装的一个模块化的概念。在潮位变化小的海域,只要设计满足日常的潮汐状况,"绝酷"-B型就可以安装在岸边、海床或坚硬的防波堤上。

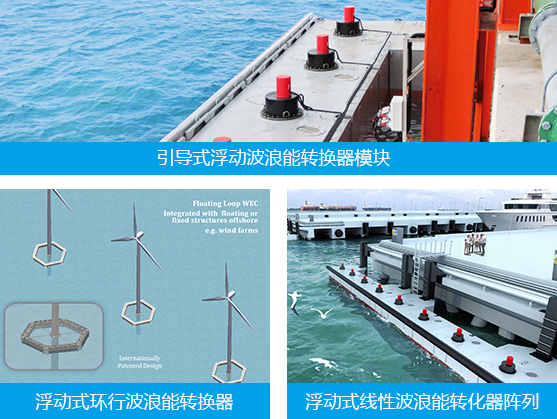

浮动式模块化"绝酷"波浪能转换器


"绝酷"-B型波浪发电机的设计工况也可以是在浮动模式下发电,这在反复进行的原型样机的海洋试验中得到了验证。"绝酷"-B型采用模块式设计理念,可用于建造浮动的波浪能源矩阵,这些矩阵通过焊接或者"坚浮"刚性浮动平台连接器进行连接。在潮汐水平变化大的海域,"绝酷"-B型可以通过浮动,保持吃水不变,以维持稳定的效率。

"绝酷"波浪发电机可以设计为自浮式,漂浮在水面或者也可依附到现有的浮动结构上:包括浮动的风力涡轮机、半潜式钻井平台、浮动码头或浮式防波堤。此外,也可以安装到海上生产平台或者船只上,为其生产消费提供电力供应。

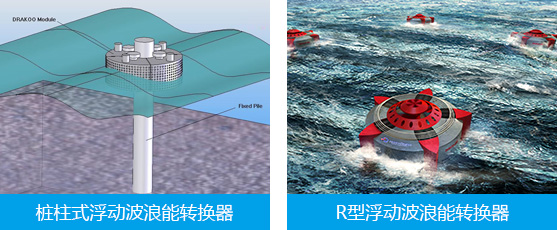

浮动式独立"绝酷"波浪能转换器


"绝酷"-R型的设计是圆形、独立浮动的波浪能量转换器。根据设计,它能够在大波浪(2.5m – 5.5m 浪高)的环境中进行工作,同时在任何方向的波浪推动下,它都能产生大规模的兆瓦级电能。它能在公共的离岸海域中生产低成本电能,该型号波浪发电装置的研究和开发目前正在进行中。

波浪吸收装置


"绝酷"为静态或半静态系统,(即以固定或浮动状态锚定),突出水面。它吸收波浪能并将其转化为电能。将波浪能转化为电能。将"绝酷"-B型波浪能转化器整合固定在防波堤的设计,是吸收入射波的能量而非反射波的能量,这样就阻挡了海浪向海岸的传播,减少海浪对防波堤的冲击和破坏。
